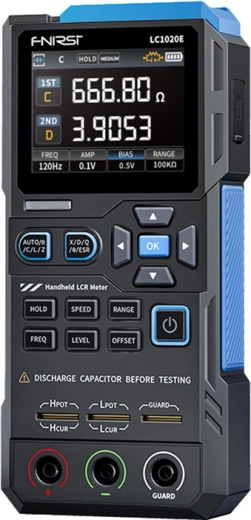

Le FNIRSI LC1020E est un mesureur LCR portable compact conçu pour la mesure rapide et précise des composants. Il propose la reconnaissance automatique R/C/L, une large plage de fréquences de test de 100 Hz à 100 kHz, un affichage double des paramètres et des fonctions pratiques pour le SAV comme pour la production – comparaison avec tolérance, tri et enregistrement des données. Grâce à la charge USB‑C, à la batterie intégrée et à l’arrêt automatique, il est idéal au laboratoire comme sur le terrain.
Le mesureur LCR portable FNIRSI LC1020E vous simplifie le diagnostic et le contrôle des composants électroniques. L’appareil reconnaît automatiquement si vous mesurez une résistance, un condensateur ou une inductance, et sélectionne immédiatement le mode adéquat. Grâce à plusieurs fréquences de test et à une tension d’essai réglable, vous obtenez des résultats stables et reproductibles en développement, en maintenance et en contrôle qualité.
Principaux avantages :
- Reconnaissance automatique des composants (R/C/L) et mode AUTO pour des mesures rapides.
- 5 fréquences de test (de 100 Hz à 100 kHz) pour une analyse plus précise de différents types de composants.
- Double lecture – affichage simultané de deux paramètres pour une évaluation plus rapide.
- Niveau de tension d’essai réglable et polarisation interne (Bias) pour les composants sensibles.
- Calibration ouverte et court-circuit afin de limiter l’influence des cordons de mesure.
- Comparaison avec valeur nominale et tolérance + mode de tri pour la production et le contrôle à réception.
- Journalisation et statistiques en temps réel pour une exploitation efficace des résultats.
- Écran TFT couleur 2,8" avec interface claire.
- Recharge via USB‑C et arrêt automatique pour une utilisation mobile.
Contenu de l’emballage :
- mesureur
- câble de données
- plaque de court-circuit
- pince de test Kelvin
- cordons de mesure (noir + rouge)
- manuel d’utilisation
Spécifications
- Fabricant
- FNIRSI
- Modèle
- LC1020E
- Fréquences de test
- 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- Précision de base
- 0,3 %
- Écran
- Écran LCD TFT 2,8 pouces
- Résolution de l’écran
- Paramètre principal : 4,5 chiffres | Paramètre secondaire : 4,5 chiffres
- Paramètres de mesure
- Paramètres principaux : AUTO / R / C / L / Z | Paramètres secondaires : X / D / Q / θ (angle de phase) / ESR
- Plage de mesure
- Inductance (L) : 0–100 H | Capacité (C) : 0–100 mF | Résistance (R) : 0–10 MΩ
- Polarisation interne (Bias)
- 0,0 V, 0,5 V
- Niveau de tension d’essai
- 0,1 V, 0,3 V, 0,6 V
- Fonctions d’étalonnage
- Étalonnage en circuit ouvert, étalonnage en court-circuit (Short)
- Fonction de comparaison
- Calcul de l’erreur relative entre la valeur mesurée et la valeur nominale (en %), filtrage des résultats. Réglage des valeurs nominales et de la tolérance ; plage de tolérance de 0,1 % à 99,9 %.
- Fonction de journalisation
- Vérification du respect de la valeur nominale et de la tolérance définies ; enregistrement du nombre de mesures réussies et échouées.
- Configuration des bornes de mesure
- Trois bornes, cinq bornes
- Impédance de sortie
- 100 Ω
- Interface de communication
- USB Type‑C (port série virtuel)
- Autres réglages
- Réglage de la langue, de la luminosité de l’écran et du son, arrêt automatique, réglages d’étalonnage, informations système
